Оборудование Arc Spray A/E

• Имя бренда: Castolin
• Категория продукта: Оборудование для нанесения покрытий
• Технология: Покрытие
• Тип продукта: Оборудование для нанесения покрытий

Принцип процесса дугового напыления оборудованием ArcSpray A/E заключается в расплавлении двух одинаковых или разнородных металлических проволок в дуге и последующее осаждение ускоренных расплавленных частиц на подготовленную рабочую поверхности с помощью распыляющего сжатого воздуха или газа. воздух. Дуговое напыление -- это наиболее высокоэффективный и экономичный процесс напыления с наименьшими энергозатратами, максимальной производительностью и минимальным нагревом напыляемой поверхности. Покрытия, полученные таким методом напыления так же, отличаются более высокой адгезией, в сравнении с газопламенным методом.

Распыляемые материалы в виде проволок подаются при помощи электрического или пневматического мотора обеспечивая стабильную подачу проволоки и как следствие стабильное горение дуги.

Комплектация системы

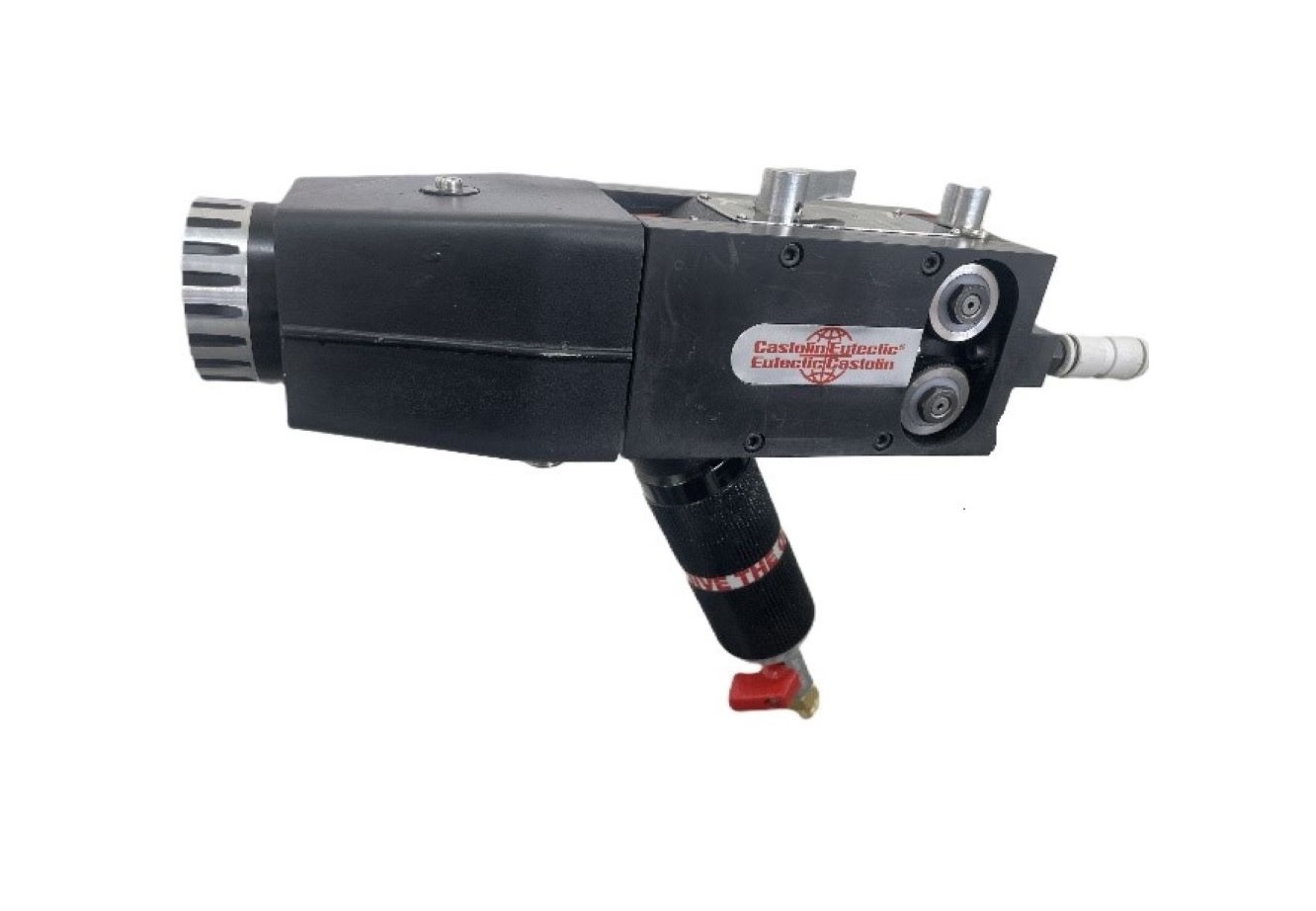

1. Пистолет-распылитель Arc Spray Gun A с воздушным приводом для ручного напыления или Arc Spray Gun E с электроприводом для автоматических систем.

Горелка Gun A

Горелка Gun E

Пистолет-распылитель в данной комплектации рассчитан на нанесение инженерных покрытий из сплавов на основе железа, никеля, кобальта, меди и др.

Улучшенная конструкция сопла с системой подачи дополнительного ускоряющего воздуха позволяет оптимизировать режим напыления и получить более концентрированный поток частиц с повышенной скоростью, обеспечивая максимальную адгезию и плотность покрытия, снижая шероховатость покрытия после напыления и обеспечивает более высокую чистоту поверхности после механической обработки.

Оптимизированный режим напыления позволяем процессу дугового напыления конкурировать по качеству покрытия с более сложными и дорогими процессами, такими как плазменное или высокоскоростное напыление, при этом сохраняя преимущества высокой производительности, простоты и энергоэффективности процесса.

Пистолет-распылитель Arc Spray Gun A оптимизирован для ручного применения, но может так же устанавливаться на автоматизированных и механизированных системах, вес составляет 3,6 кг.

Пистолет-распылитель Arc Spray Gun E укомплектован креплением для установки в автоматизированных и механизированных системах, вес составляет 4,8 кг.

Пистолет-распылитель использует тянущий пневмодвигатель с регулировкой оборотов, что обеспечивает максимально стабильную подачу проволоки и горение дуги.

В базовой комплектации пистолет-распылитель рассчитан на распыление проволоки 1.6 мм, и может быть доукомплектован для использования проволок диаметром 2,0 мм, 2,5 мм, 3,17 мм.

В комплект поставки так же входит набор инструментов для обслуживания.

2. Источник питания и панель управления Arc Spray A/E

Источник питания и панель управления являются наиболее важным элементом и сердцем системы дугового распыления.

Система выполнена по модульному принципу, панель управления выполнена в виде отдельного блока, что позволяет обеспечить большую гибкость при установке оборудования.

Массивный и габаритный источник питания может быть установлен на удалении, а компактный и легкий блок управления может быть установлен вблизи оператора, обеспечивая максимальное удобство управления и контроль за параметрами напыления.

Источник питания оборудован электронной схемой управления и адаптирован для процесса дугового напыления. Энергия плавления в дуге более равномерна, что позволяет получить мелкодисперсное распыление и уменьшить перегрев распыляемых частиц.

Источник оборудован системой принудительного охлаждения и защитой от металлической пыли. Рассчитан на работу 24/7 при токе 450А.

На передней панели источника питания расположены главный выключатель, регуляторы напряжения, а также индикаторы R, Y и B фаз подачи электроэнергии. Напряжения можно изменять с помощью переключателей грубой и тонкой настройки для достижения необходимого значения.

На контрольной панели расположены регуляторы-манометры давления основного и дополнительного воздух, регулятор скорости подачи проволоки, аварийный выключатель для немедленной остановки системы в случае аварии, а также лампы индикации ошибок системы (перегрев, падение давления воздуха).

Система комплектуется пультом дистанционного управления и может быть интегрирована в автоматическую систему.

3. Пакет снабжающих кабелей 10м

Система поставляется с пакетом кабелей 10 м. (может быть изменен по запросу)

• Силовые кабели.
• Воздушные рукава.
• Тефлоновые лайнеры для подачи проволоки.

Все кабели снабжены разъемами для подключения к горелке и источнику тока.

4. Стойка для установки катушек и пистолета-распылителя

В комплект поставки входит так же стойка для установки катушек с проволокой, оборудованная быстросъемными соединениями лайнеров, а также опционально стойка для установки пистолета-распылителя.

Требования к подключению
