Как увеличить ресурс конусной дробилки КД-600: опыт наплавки Castolin
В горнодобывающей промышленности конусные дробилки работают в экстремальных условиях: высокие ударные нагрузки, абразивный износ, перепады температур. Особенно остро стоит вопрос ресурса подвижного конуса и неподвижного дробящего корпуса — деталей, которые непосредственно контактируют с породой.
Традиционно эти элементы изготавливали из марганцовистой стали. Однако их ресурс составлял всего 300–450 моточасов, после чего детали отправлялись в металлолом. Современные технологии наплавки от Castolin Eutectic позволяют кардинально изменить эту ситуацию.
Проблема: быстрый износ дробящих конусов
Конусные дробилки типа КД-600 широко применяются на этапе дробления и подготовки руды. Подвижный конус и неподвижный дробящий корпус — наиболее нагруженные узлы. Постоянный контакт с абразивной породой приводит к интенсивному износу рабочих поверхностей.
До внедрения новой технологии детали из марганцовистой стали отрабатывали не более 450 моточасов и подлежали полной замене. Это означало:
- частые остановки производства;
- высокие затраты на новые детали;
- простой оборудования;
- потери в производительности.
Решение: двухслойная наплавка проволоками Castolin
Специалисты компании применили технологию комбинированной наплавки с использованием двух типов сварочных проволок Castolin Eutectic:
1. Адгезионный слой — CastoMag 45554 S
CastoMag 45554 S — это сплошная сварочная проволока на основе аустенитного ненамагничивающегося сплава. Она обеспечивает:
- отличную адгезию с основным металлом;
- устойчивость к термическим ударам;
- стойкость к окалинообразованию до 850°C;
- коррозионную стойкость до 300°C;
- хладостойкость до −110°C.
Предел прочности наплавленного металла составляет 620 МПа, а ударная вязкость — 100 Дж (при −110°C — 32 Дж). Эта проволока идеально подходит для создания буферного слоя между основным металлом и износостойким покрытием.
2. Основной защитный слой — SAFE-HARD 700
SAFE-HARD 700 — это инновационная порошковая наплавочная проволока, разработанная специально для защиты оборудования в условиях сильного абразивного износа и высоких температур.
Ключевые характеристики:
- Твёрдость до 66 HRC — исключительная износостойкость;
- Стойкость к высоким температурам: 57 HRC при 600°C, 41 HRC при 700°C;
- Отсутствие хрома и никеля — безопасность для сварщика, отсутствие выделений токсичного шестивалентного хрома Cr(VI);
- Ультратвёрдые карбиды ванадия, молибдена, вольфрама и ниобия в мартенситной матрице;
- Низкое тепловложение — минимальное перемешивание с основным металлом;
- Возможность сварки во всех пространственных положениях.
Общая толщина защитного слоя составила 5–7 мм.
Результаты опытно-промышленных испытаний
Испытания проводились на конусной дробилке КД-600 на участке дробления и подготовки руды в карьере.
| Хронология испытаний | Данные |
|---|---|
| Наработка оборудования на момент установки | 12 298 моточасов |
| Установка конуса и корпуса | 18 сентября 2025 года |
| Окончание испытаний | 20 декабря 2025 года |
| Наработка на момент окончания | 13 252 моточасов |
Итоговая наработка наплавленных деталей составила 954 моточаса — что в 2–3 раза больше по сравнению с деталями из марганцовистой стали (300–450 м/ч).
Вывод: применение двухслойной наплавки проволоками CastoMag 45554 S и SAFE-HARD 700 позволило увеличить ресурс конуса и дробящего корпуса в 2–3 раза.
Выводы и преимущества технологии
Применение технологии двухслойной наплавки проволоками CastoMag 45554 S и SAFE-HARD 700 позволило:
- Увеличить ресурс наработки конуса и дробящего корпуса в 2–3 раза;
- Сократить остановки оборудования на ремонтные работы;
- Перейти от полной замены деталей к локальному ремонту наплавленного слоя;
- Снизить затраты на запасные части и утилизацию;
- Повысить общую эффективность дробильного участка.
По итогам испытаний было отмечено, что после наработки требуется лишь ремонт наплавленного слоя, после чего конус можно запускать в дальнейшую эксплуатацию.
Почему стоит выбрать решения Castolin Eutectic?
Компания Castolin Eutectic — мировой лидер в разработке сварочных материалов и технологий защиты от износа. Компания предлагает комплексные инженерные решения «под ключ»: от подбора материалов до восстановления деталей любой сложности.
Использование SAFE-HARD 700 даёт дополнительные преимущества:
- Экономичность — снижение затрат на материалы без потери качества;
- Безопасность — отсутствие вредных выбросов Cr(VI);
- Универсальность — совместимость с большинством сварочных полуавтоматов;
- Неограниченный срок хранения.
Опытно-промышленные испытания на дробилке КД-600 наглядно доказали эффективность технологии наплавки CastoMag 45554 S + SAFE-HARD 700. Ресурс дробящих конусов увеличился в 2–3 раза, что позволяет существенно сократить простои оборудования и снизить эксплуатационные расходы.

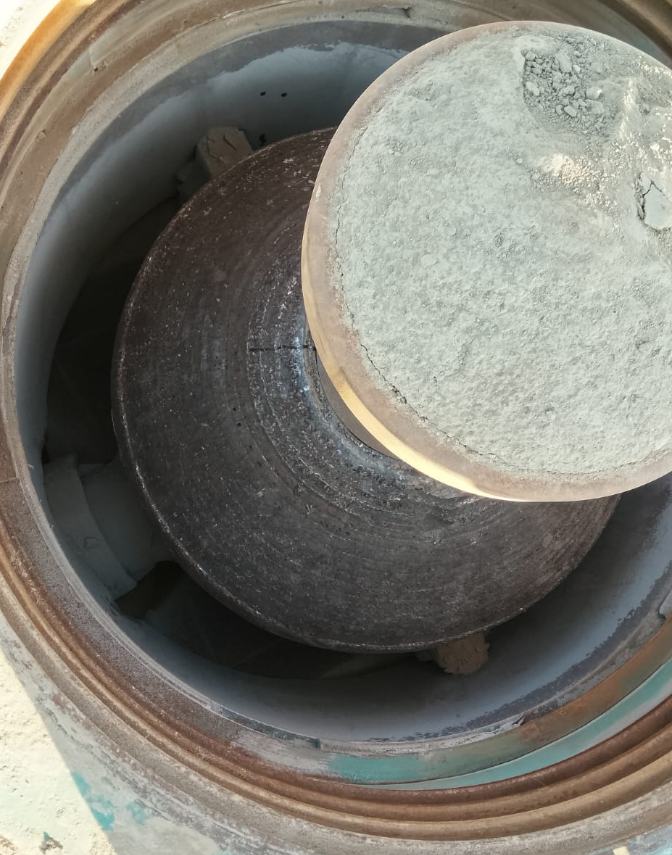

рис. 1

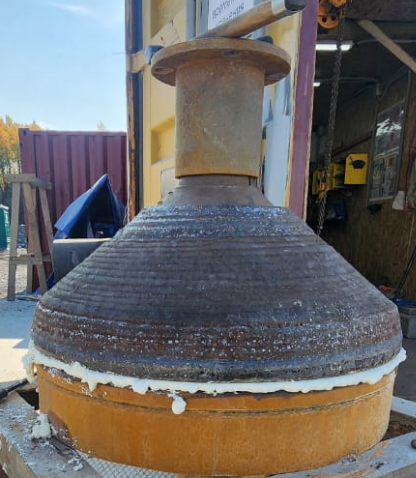

рис. 2

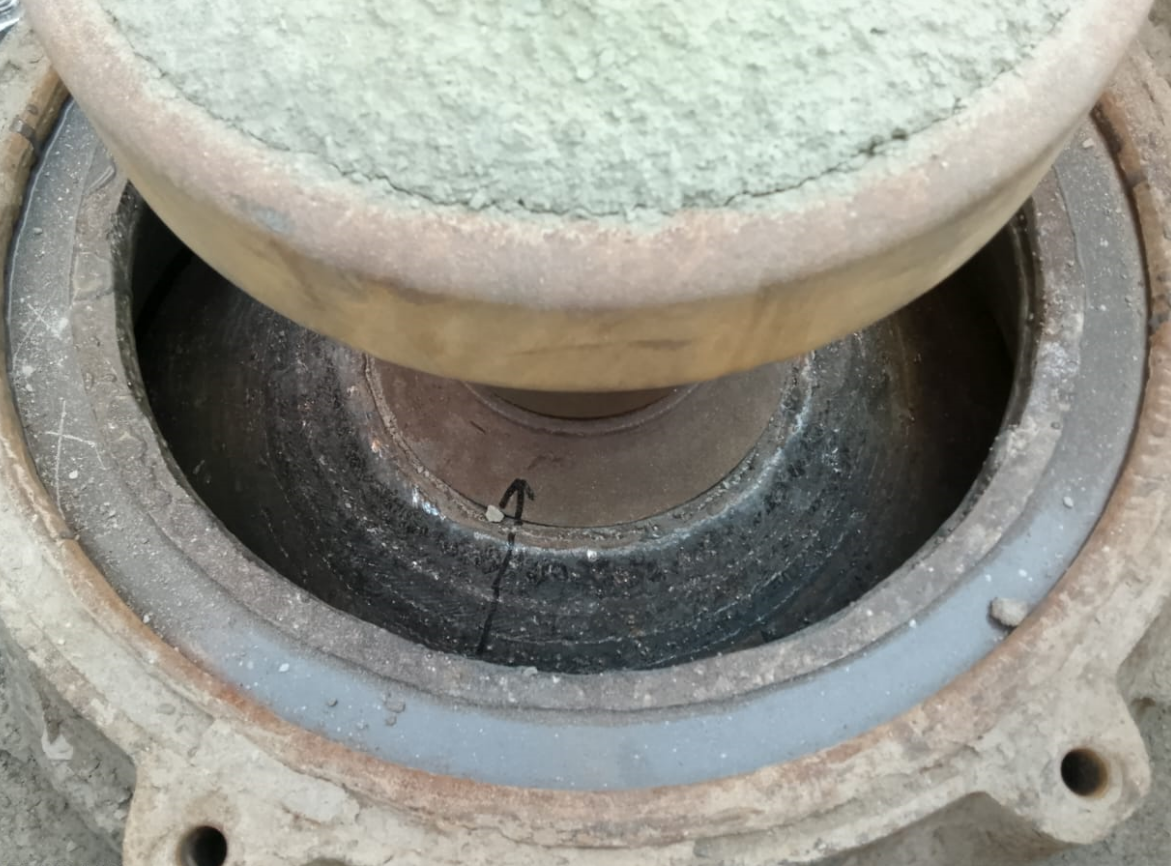

рис. 3

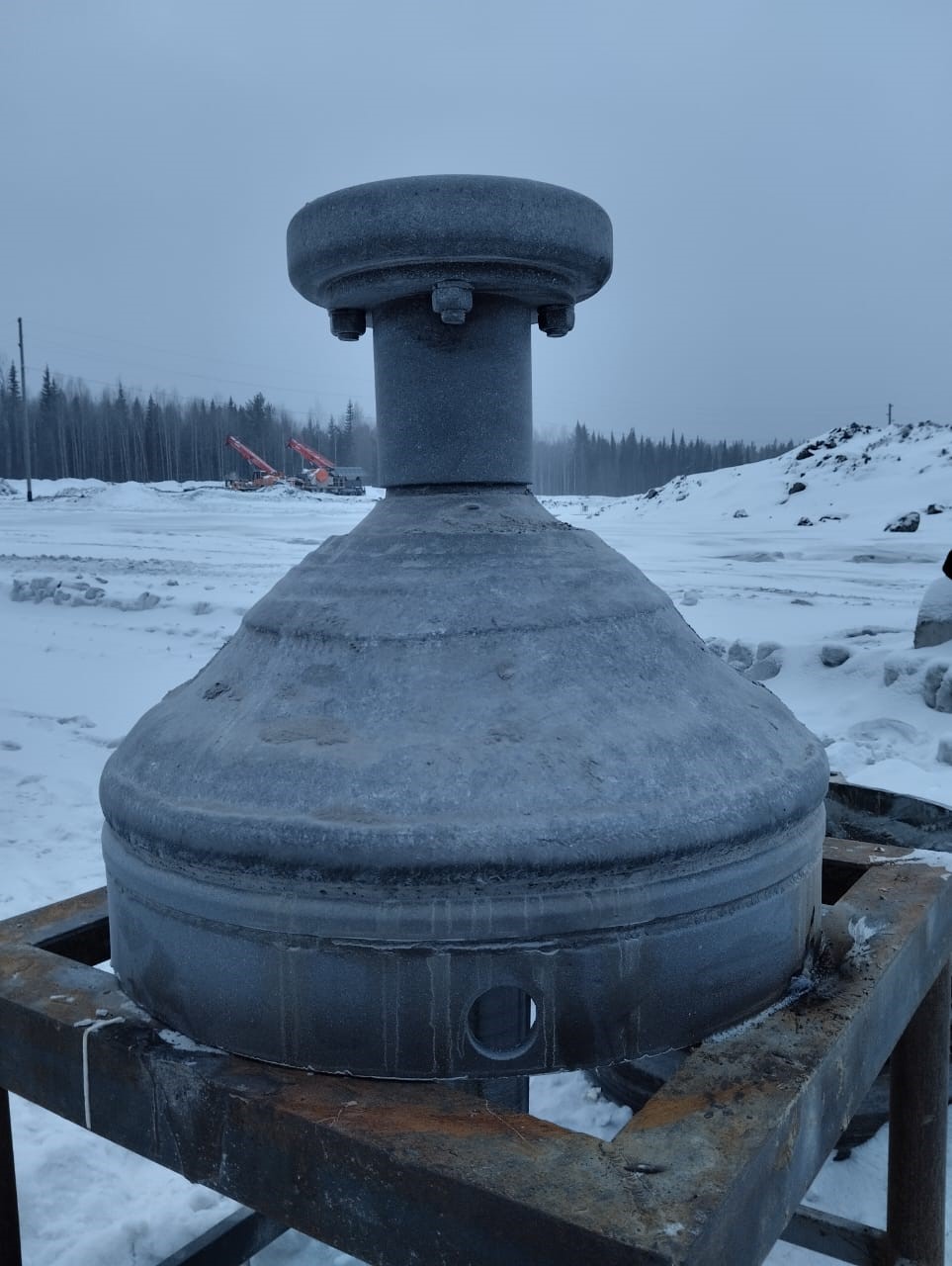

рис. 4

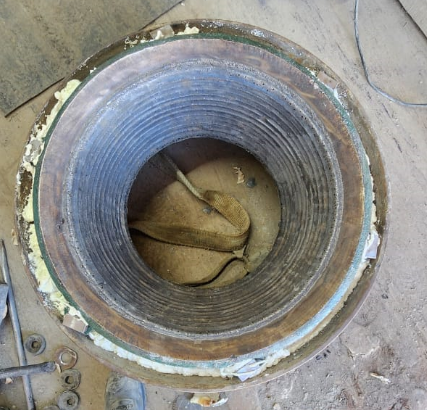

рис. 5
