Изготовление износостойкого трубопровода подачи шихты для стекольного завода из плит CDP® 4666
На стекольных заводах подача шихты (сырьевой смеси для производства стекла) в плавильные установки — один из самых ответственных этапов технологического процесса. Однако шихта для производства стекла обладает высокой абразивностью. Основной вклад в степень абразивности вносят кварцевый песок, глинозём и плавиковый шпат — материалы, которые буквально «перетирают» металл изнутри.
Заказчик, обратившийся в компанию Castolin Eutectic, столкнулся с классической для стекольной отрасли проблемой: трубопроводы подачи шихты, изготовленные из обычной стали, постоянно выходили из строя. Замена чугунных трубопроводов позволяла увеличить срок службы, но имела серьёзные недостатки:
- Большая масса — усложняла монтаж и требовала дополнительных затрат на подъёмные механизмы;
- Невозможность ремонта — при повреждении чугунную трубу приходилось полностью заменять.
Специалисты Castolin Eutectic предложили инновационное решение — изготовить трубопровод квадратного сечения из биметаллических износостойких плит CDP® 4666.
CDP® 4666 — это износостойкая плита класса премиум с повышенным сопротивлением абразивному и эрозионному износу. Она представляет собой композитный материал, состоящий из:
- Основы — низкоуглеродистой легкосвариваемой стали;
- Наплавленного слоя — сплава с большим содержанием ультратвёрдых карбидов хрома, ниобия и бора.
Ключевые характеристики плиты CDP® 4666
| Параметр | Значение |
|---|---|
| Твёрдость покрытия | 62–65 HRC |
| Содержание карбидов | более 50% |
| Максимальная температура эксплуатации | 550°C |
| Размер плиты | 1500 × 3000 мм |
Ультратвёрдые частицы ниобия и бора равномерно распределены между карбидами хрома, обеспечивая наилучшую защиту в мелкозернистой абразивной и эрозионной среде. Твёрдость карбидных фаз в 2–3 раза превышает твёрдость абразивных сред, встречающихся в промышленности.
Первый заказ на изготовление трубопровода из плит CDP® 4666 был выполнен компанией Castolin Eutectic в 2018 году. Второй — в 2023 году.

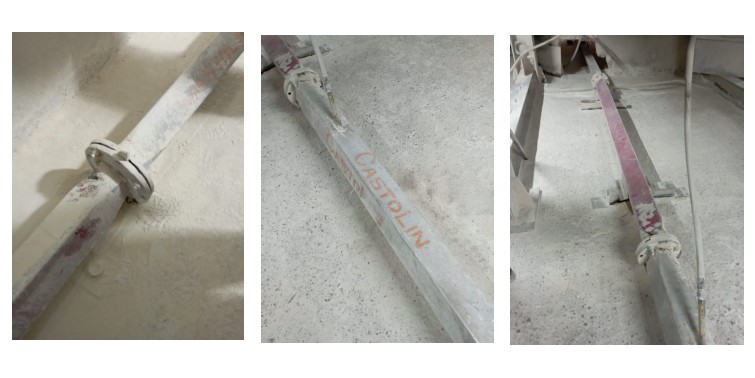

Трубопровод, изготовленный в 2018 году

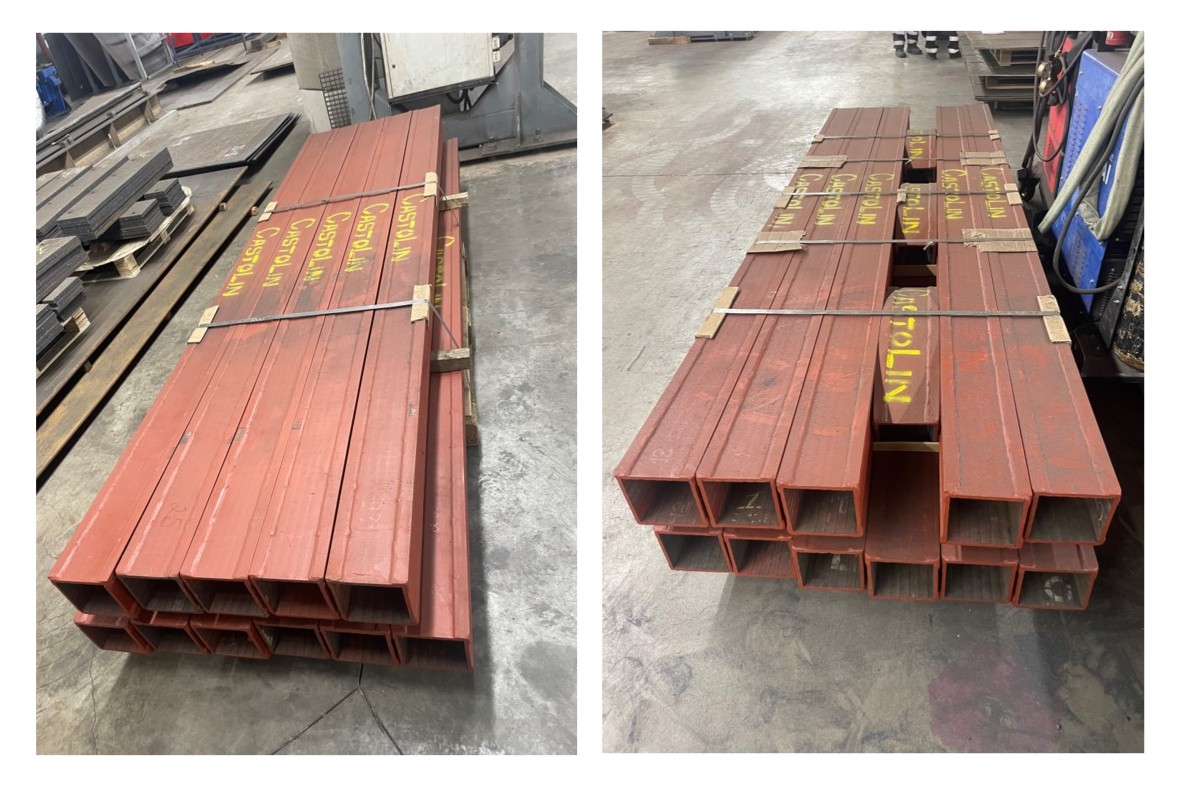

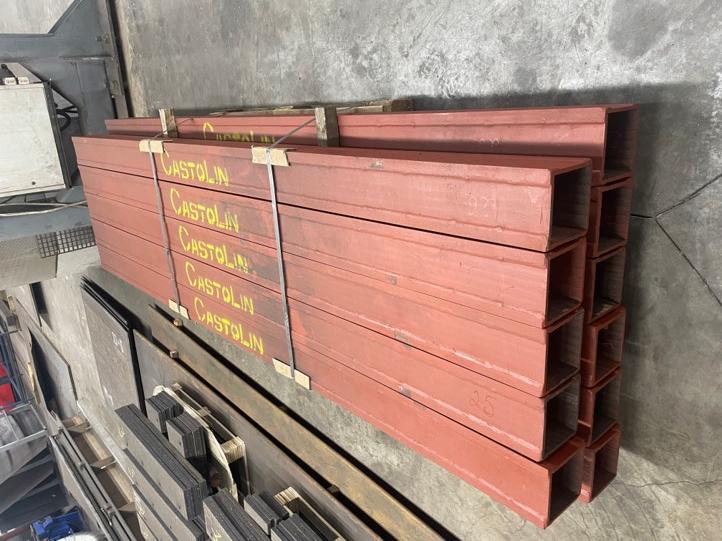

Трубопровод, изготовленный в 2023 году
Масса трубопровода значительно уменьшилась, что позволило:
- экономить на монтажных работах;
- облегчить саму массу подвешенного трубопровода;
- снизить нагрузку на несущие конструкции.
Изменение геометрии трубы с круглой на квадратную в местах поворота увеличило пятно контакта с абразивной породой, что также положительно сказалось на ресурсе трубопровода.
Износостойкие плиты CDP® 4666 успешно применяются в различных отраслях, где оборудование подвергается абразивному и эрозионному износу: цементная промышленность, горнодобывающая, сталелитейная, переработка отходов и, конечно, стекольная промышленность.
Плиты CDP® 4666 легко режутся, гнутся и формуются с использованием стандартных технологий — плазменная резка, гидроабразивная резка, лазер. Они легко привариваются или прикручиваются на место, что делает монтаж быстрым и экономичным.
