Испытания износостойких плит CDP® на ковше Hitachi EX3600-6: результаты и выводы
Объект испытаний: Hitachi EX3600-6
Карьерный гидравлический экскаватор Hitachi EX3600-6 — это машина класса «сверхтяжёлых» с эксплуатационной массой 362 тонны и объёмом ковша до 22 кубических метров. Такая техника работает в самых экстремальных условиях: на угольных разрезах, рудниках и в горнодобывающей промышленности. Известны случаи, когда Hitachi EX3600-6 нарабатывали более 100 000 часов в условиях Крайнего Севера при температурах до -40 °C, демонстрируя исключительную надёжность. Именно на таком высоконагруженном оборудовании были испытаны износостойкие плиты CDP®.
Что такое CDP® 4666?
CDP® (CastoDur Diamond Plates®) — это биметаллические износостойкие плиты, производимые компанией Castolin Eutectic. Плиты CDP® 4666 представляют собой композитный материал: стальная основа с наплавленным слоем износостойкого сплава, нанесённого методом открытой дуговой сварки.
Ключевые характеристики CDP® 4666
Благодаря сложной карбидной структуре с высокой плотностью твёрдых частиц, плиты CDP® 4666 обеспечивают лучшую защиту от интенсивного абразивного и эрозионного износа. Твёрдость ультратвёрдых фаз в 2–3 раза превышает твёрдость абразивных сред, встречающихся в промышленности.
Ход испытаний
На подошву ковша экскаватора Hitachi EX3600-6 были установлены износостойкие плиты трёх производителей:
- CDP® 4666 DP 12+08 — маркированы как «SDP», толщина 20 мм
- Hardox 500 — толщина 25 мм
- Dillinger Hutte — без маркировки, толщина 30 мм

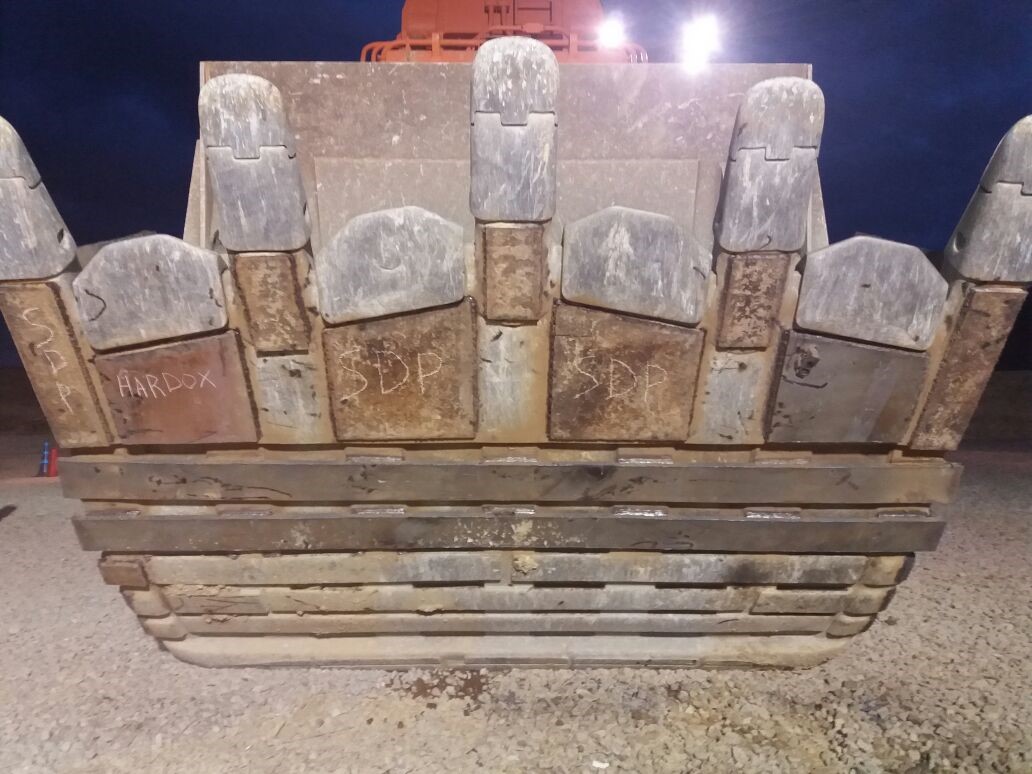

плиты CDP помечены как «SDP», Hardox как «Hardox», Dillinger не помечен (справа)
Плиты были смонтированы рядом для обеспечения идентичных условий эксплуатации. На момент начала испытаний наработка экскаватора составляла 6 678 часов.
Результаты испытаний
Первый замер (6 678 часов)
По истечении 6 678 часов наработки были зафиксированы следующие показатели остаточной толщины плит:
| Производитель | Исходная толщина | Остаточная толщина |
|---|---|---|
| Dillinger | 30 мм | 30 мм |
| Hardox | 25 мм | 25 мм |
| CDP® | 20 мм | 20 мм |
На этом этапе износ всех трёх типов плит был минимальным.
Второй замер (7 480 часов)
После дополнительной наработки в 802 часа (суммарно 7 480 часов) показатели изменились:
| Производитель | Исходная толщина | Остаточная толщина | Износ |
|---|---|---|---|
| Dillinger | 30 мм | 23 мм | 7 мм |
| Hardox | 25 мм | 20 мм | 5 мм |
| CDP® | 20 мм | 18 мм | 2 мм |
Анализ результатов
Испытания показали, что плиты CDP® 4666 DP продемонстрировали наилучшую стойкость к абразивному истиранию среди всех трёх типов. При исходной толщине всего 20 мм (минимальной среди участников) износ составил всего 2 мм за 7 480 часов наработки. Для сравнения: износ плит Dillinger составил 7 мм, Hardox — 5 мм.

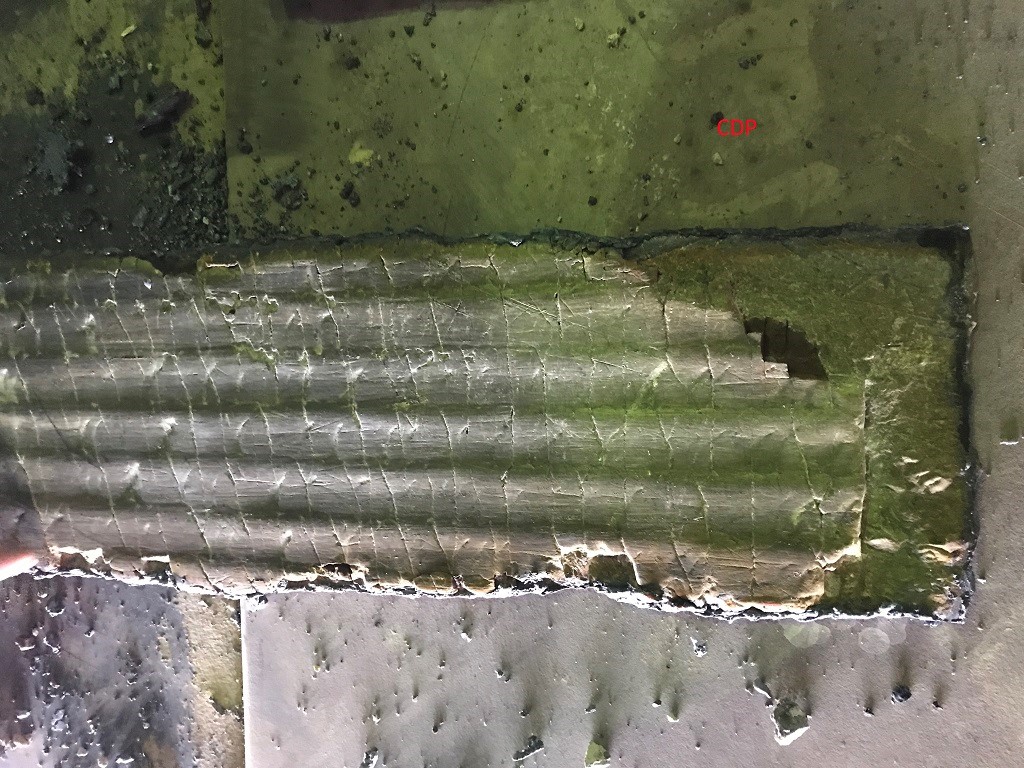

При этом в процессе эксплуатации были зафиксированы сколы наплавленной поверхности плит CDP® при сильных ударных нагрузках. Специалисты «Кастолин» отметили, что этот вид износа не является критическим, и ковш был допущен к дальнейшей работе.

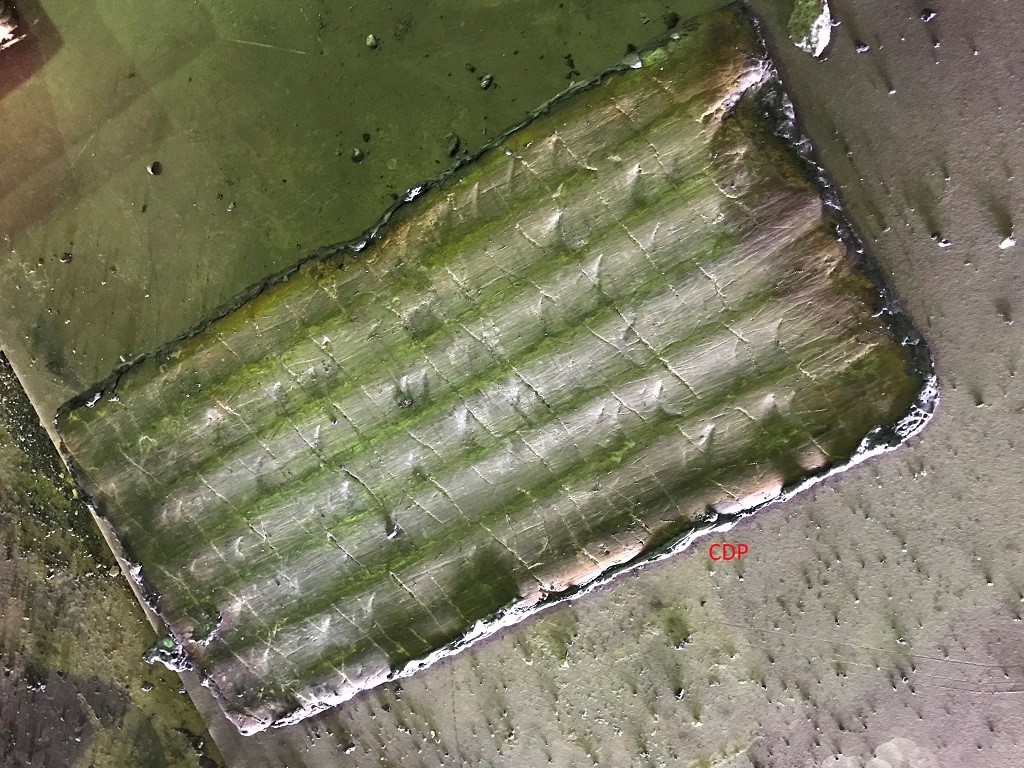

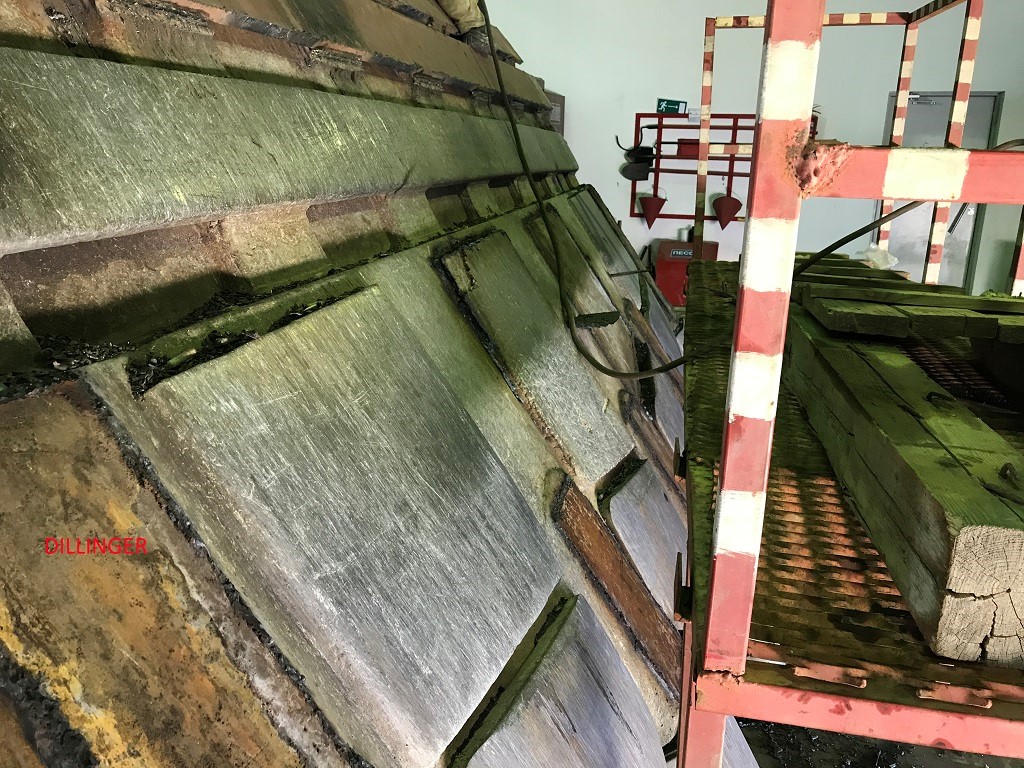

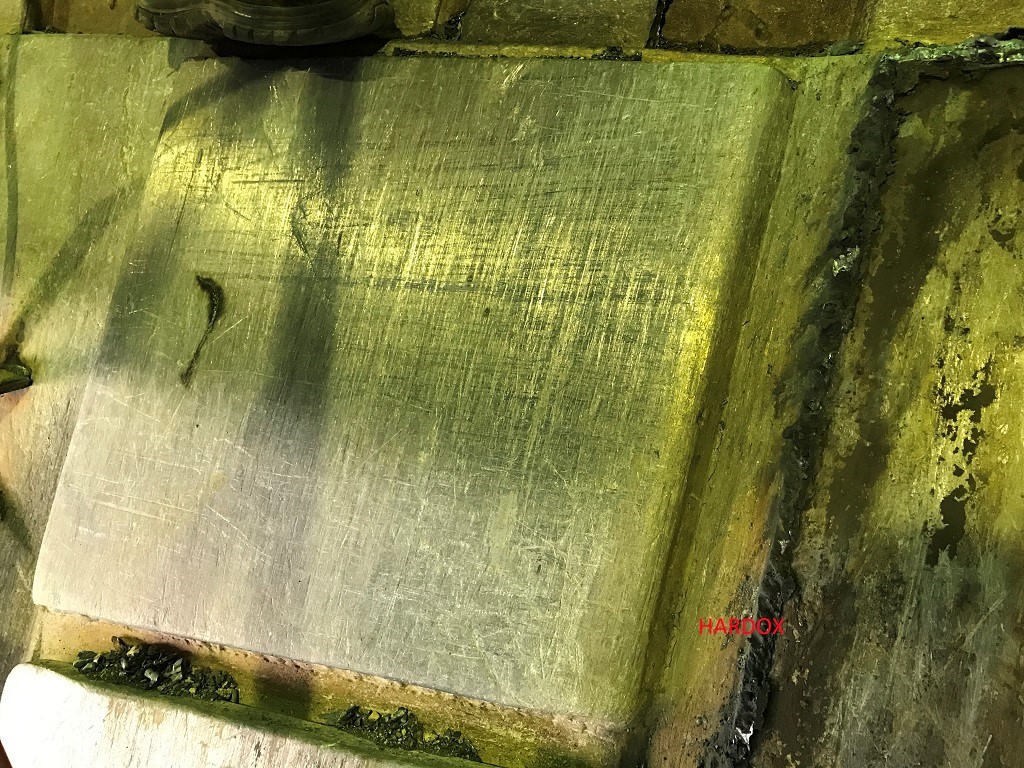

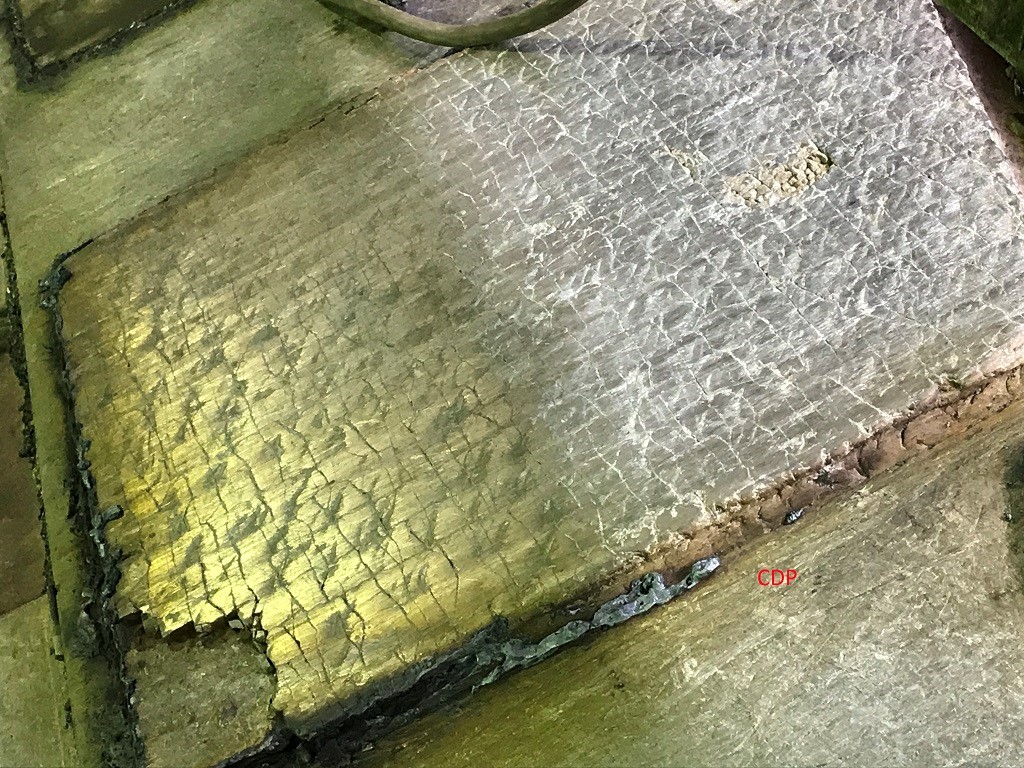

общий вид пластин после эксплуатации
Рекомендации
По итогам испытаний эксперты «Кастолин» предложили решение для минимизации риска сколов: дополнительная наплавка и усиление защиты забойной части торца плит CDP®. Это позволит снизить вероятность появления сколов при высоких ударных нагрузках и ещё больше продлить срок службы футеровки.
Выводы
Проведённые испытания на ковше Hitachi EX3600-6 №01 наглядно подтверждают:
- CDP® 4666 DP значительно превосходит конкурентов по стойкости к абразивному износу — при минимальной исходной толщине износ составил всего 2 мм за 7 480 часов.
- Высокая твёрдость и уникальная карбидная структура обеспечивают исключительную защиту от истирания даже в самых тяжёлых условиях эксплуатации.
- Рекомендуемое усиление торцевой части позволяет минимизировать риск сколов при ударных нагрузках, делая решение ещё более надёжным.
